擷發科技（Microip）が展示会に参加
2025年3月11日から13日まで、ドイツのニュルンベルクでエンベデッド・ワールド（Embedded World）が開催されました。世界最大の産業コンピュータ展として知られ、影響力の大きい技術展示会のひとつです。今年で23回目を迎え、AI、モノのインターネット（IoT）、産業用コンピュータ、カーエレクトロニクスなどの業者と専門家が参加しました。
擷發科技（Microip）がEmbedded Worldに参加するのは2回目となり、今年は「クロスプラットフォームAIソリューション（Cross-platform AI Powered Solutions）」と「カスタマイズASIC設計ソリューション（custom ASIC services）」を提供しました。同社は2024年末、新興市場に上場したIC設計サービス会社です。
今年のEmbedded Worldでは、どこのメーカーも「ソフトウェアを使用してハードウェアのパフォーマンスを最大化する方法」について議論していたと擷發科技（Microip）会長の楊健盟氏は指摘します。
今まではデバイス側でAI演算を処理していたため、計算能力を増やすにはCPUを追加する必要がありました。ですが、この方法ではハードウェアのコストと消費する電力が大きくなり、業者側の負担が増します。
ソフトウェアによって、最小限のハードウェア資源から最大限のパフォーマンスを引き出すことは、全メーカーが取り組んでいることであり、IC 設計サービスという中核事業を持つ擷發科技が、AI ソフトウェアプラットフォームの開発を手がけた理由でもあります。
AIソフトウェアプラットフォーム
楊健盟氏は、同社のAIソフトウェアプラットフォームの特徴として、様々な業者のAI演算のためのハードウェアをサポートできることを挙げました。ソフトウェアとハードウェアの繋がりを強化し、より優れたパフォーマンスと電力効率を実現できるようになります。今回ブースで実演された画像認識は、AIチップのスタートアップKneron、Rockchip、Xilinxなどのハードウェアをサポートしています。
擷發科技のAIソフトウェアプラットフォームの利点は、ハードウェアごとに変更する必要がなく、AIモデルをスムーズに実行できることです。特定のハードウェアの在庫が無い場合でも、他のハードウェアを利用できます。
今年1月、アメリカで開催されたコンシューマー・エレクトロニクス・ショーでは、MediaTekのGenio 700チップをベースにしたAI画像認識の展示を行い、1つのハードウェアで10個のAI画像認識モデルを同時に実行できることを証明しました。
「今までは、同じハードウェアを3～5個用意しなければ、これほど多くのモデルを実行できなかった」と楊健盟氏は話します。

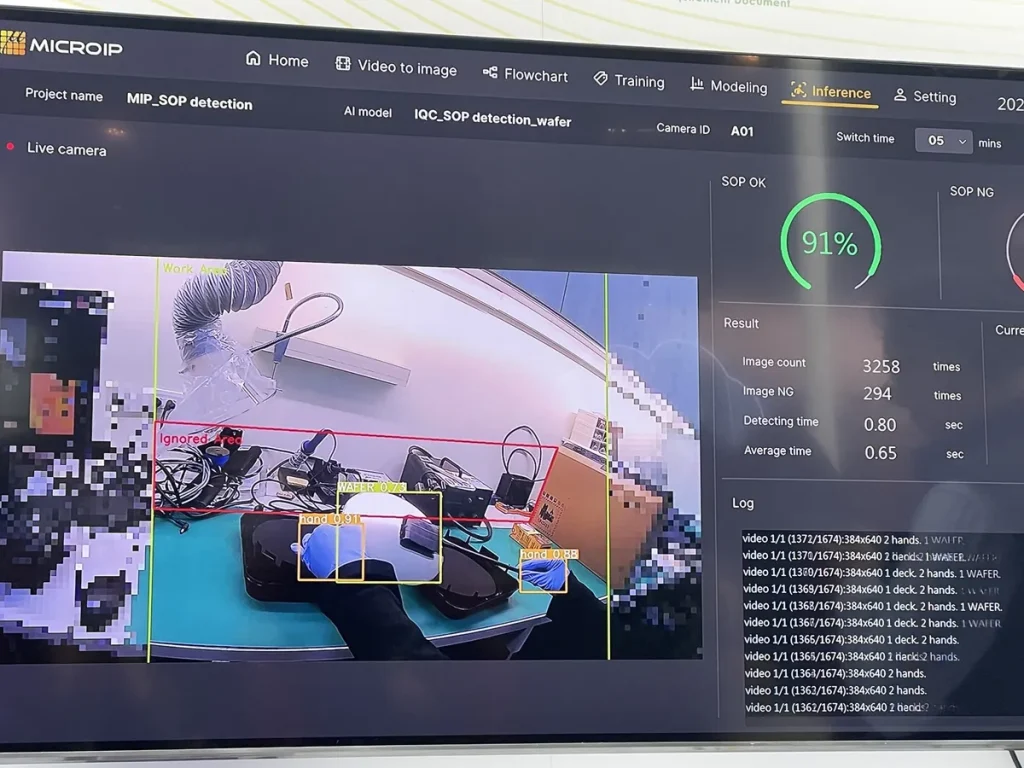

現在、擷發科技のAIプラットフォームの主用途は画像認識です。半導体のパッケージングおよびテスト工場で使用される「ウエハ検査アプリケーション」もそのひとつで、検査員が真空ロッドでウエハを正しく配置しているかをAIで識別することで、人為的ミスによるウエハの損傷を防ぎます。
今回の展示会で、来場者の8割以上がクロスプラットフォームAIソリューションについて尋ねてきましたが、収益化するには、まだ時間がかかるだろうと楊健盟氏は語っています。
ライセンス収入の増加が予想される
最先端の技術に重点を置く、IC設計サービス大手メーカーのAlchipやGUCとは異なり、後から市場に参入した小規模な擷發科技は22-55nmという成熟した分野のIC設計サービスを重視しています。同社は、EDAツールiProfilerを使用してパフォーマンス分析を実行し、パフォーマンスに影響を与える原因を特定するとともに、設計の初期段階で消費電力を予測して、顧客のコスト削減に繋げています。
「現在、擷發科技のIC設計サービスは主に家電製品向けであり、売上比率は欧米市場で約60％、アジアと国内で約40％である。エンベデッド・ワールドに参加することで、同社の成長の新しい動力源であるAIプラットフォームソリューションを広める絶好の機会としたい」と楊健盟氏は話します。
擷發科技の2025年2月の売上高は1,360万台湾ドルで、前年比209％増でした。これは主に、進行中の設計プロジェクトとNRE売上額の認識によるものです。製品が試作・量産段階に入ってくると、ライセンス収入が増加すると予想されています。
